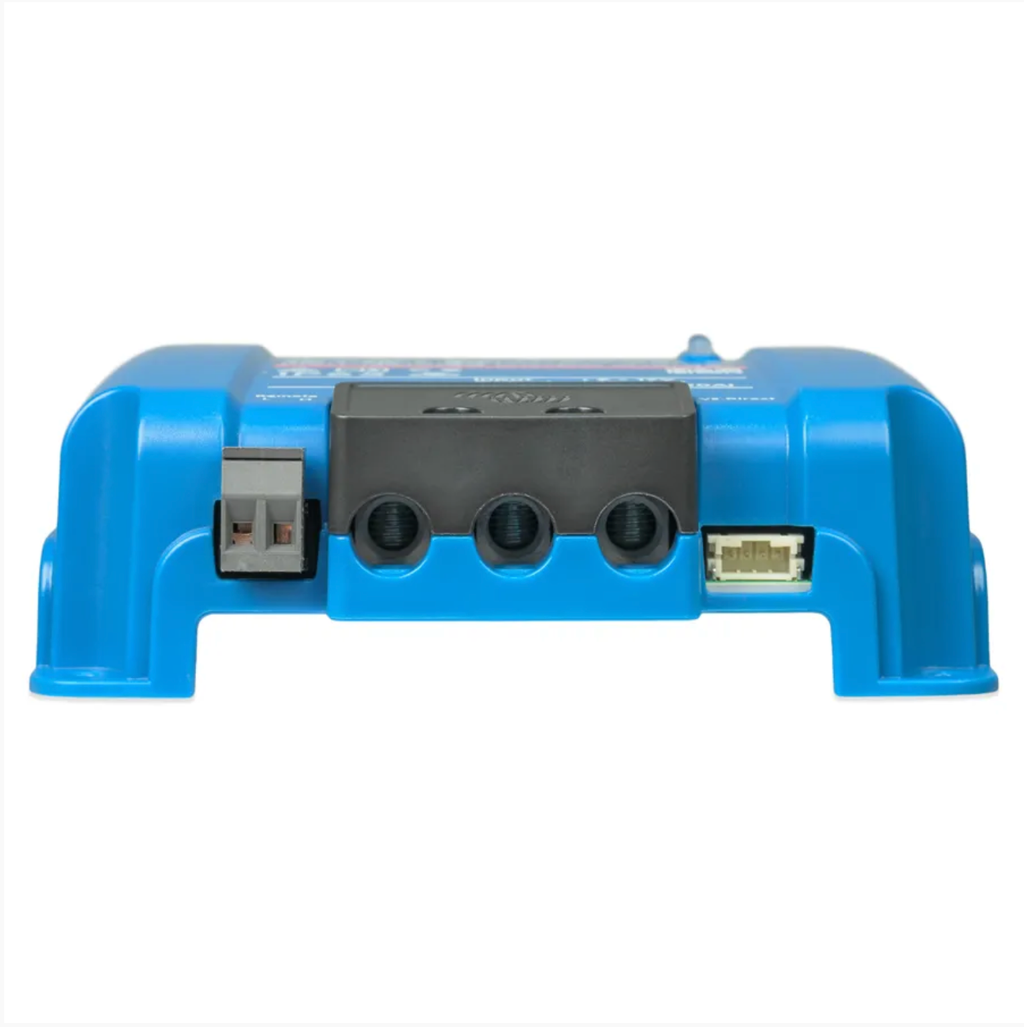

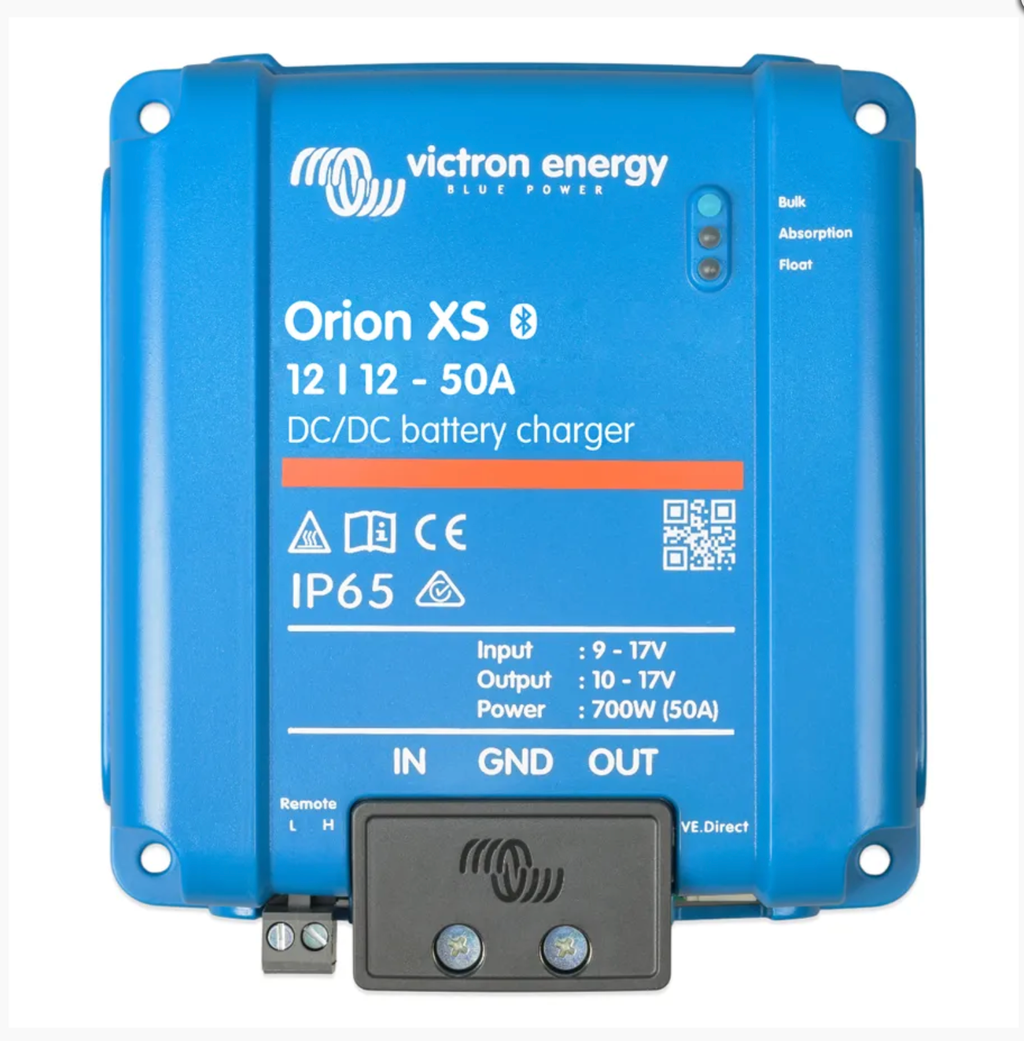

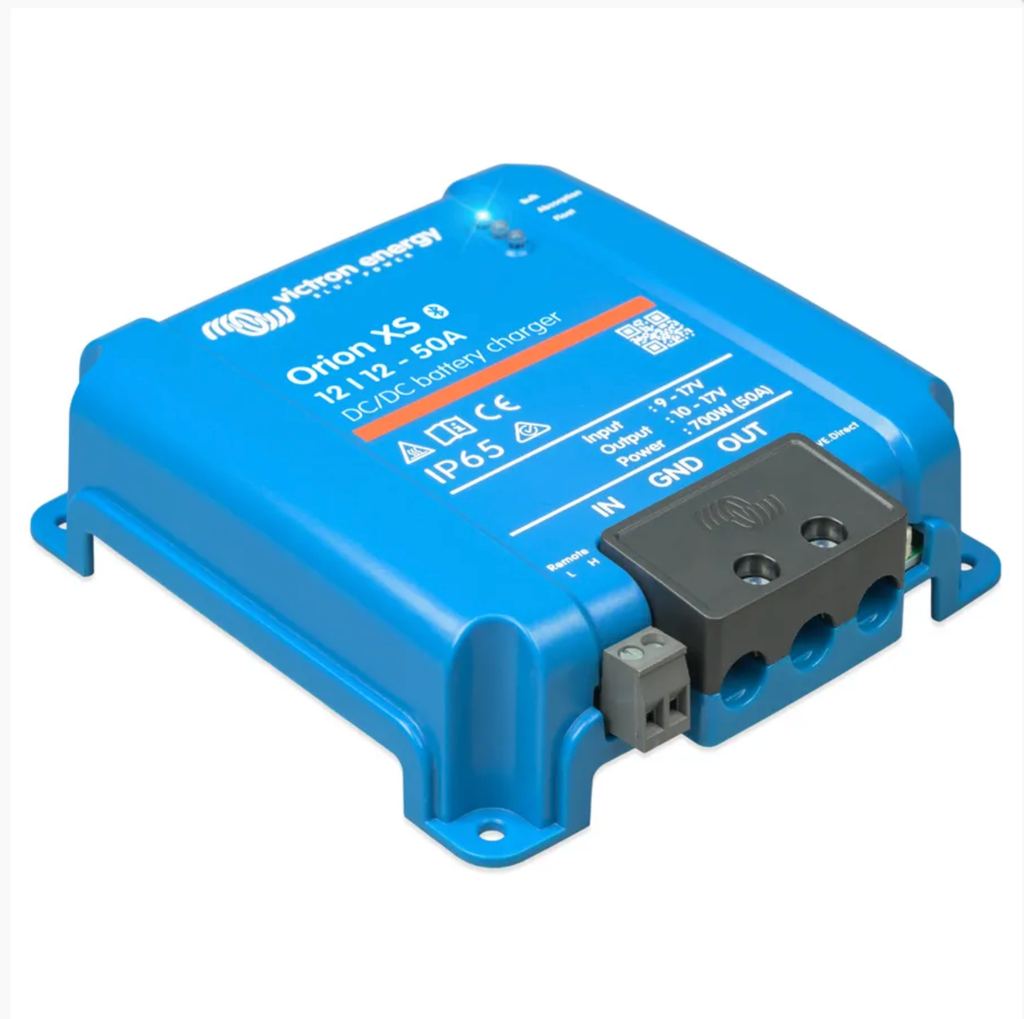

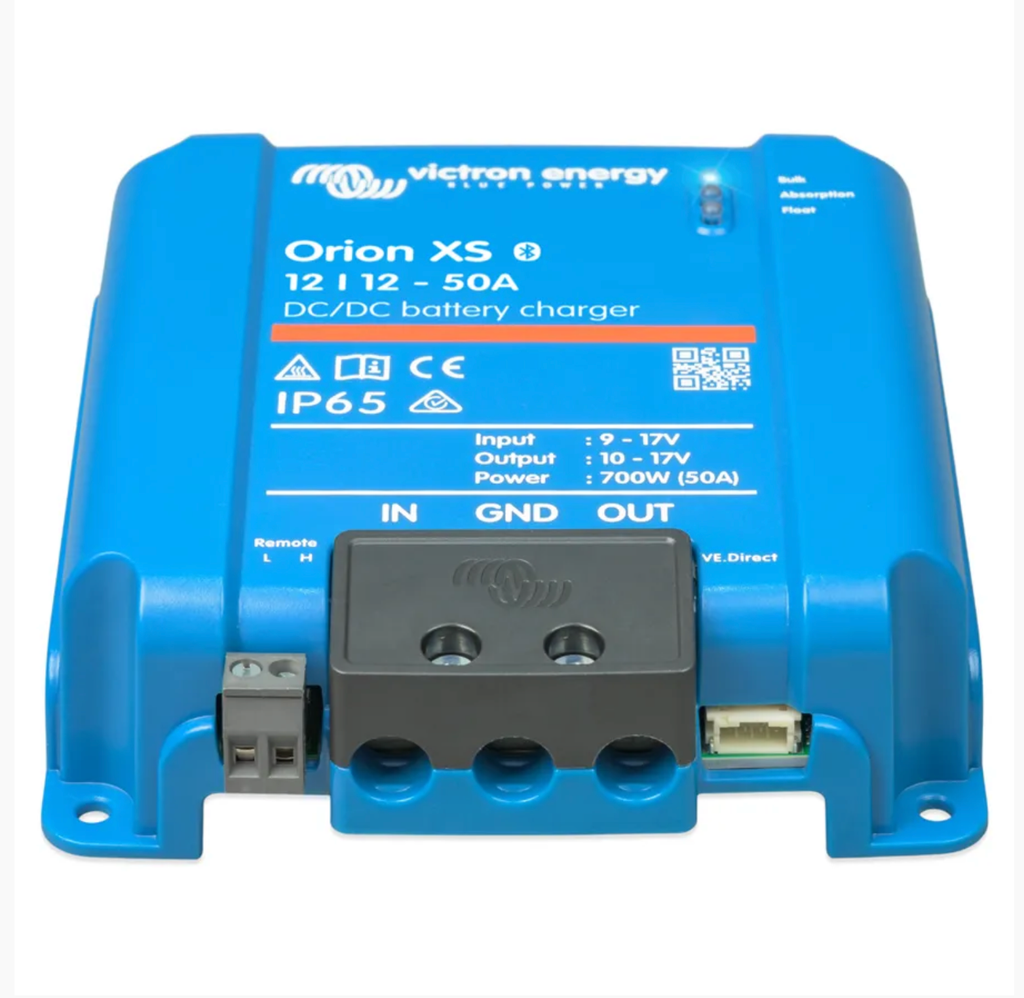

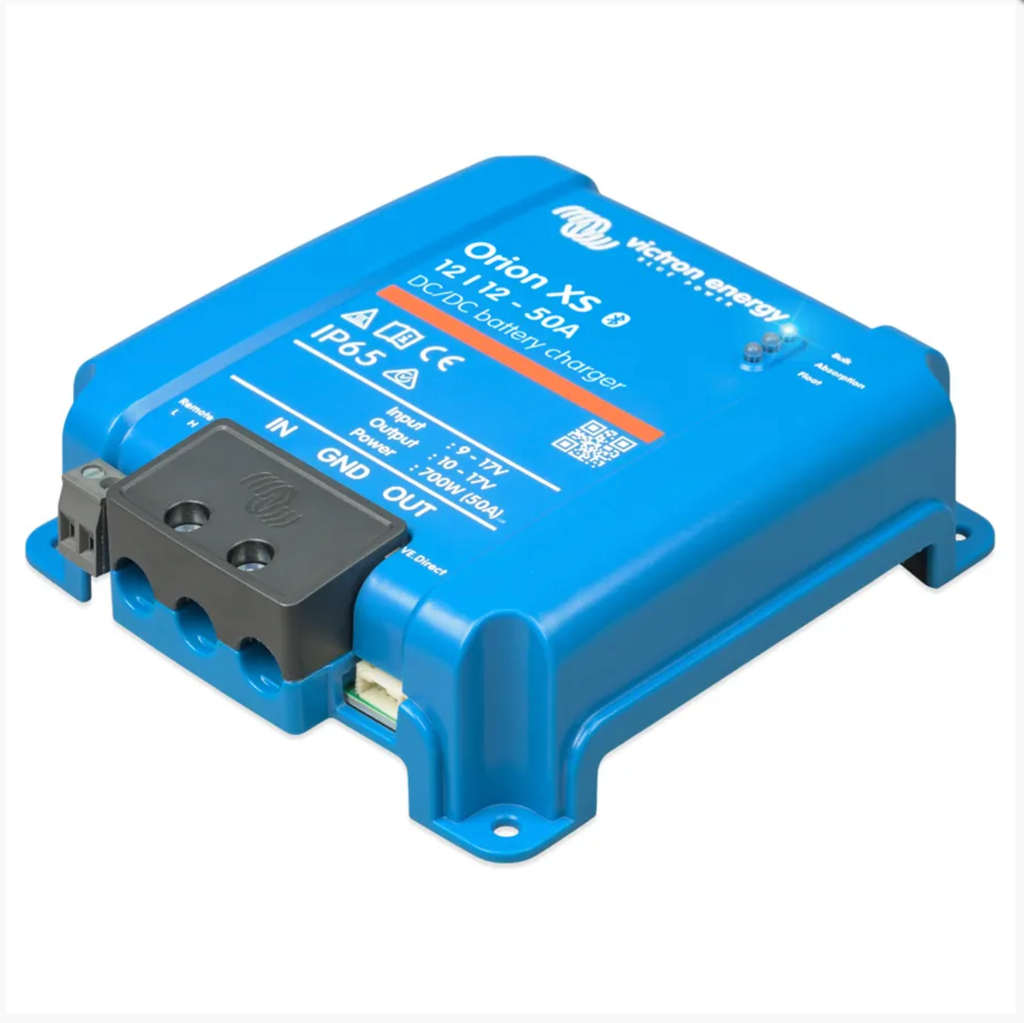

Victron Energy Orion XS 12/12-50A neizolovaná DC/DC nabíječka

Victron Orion XS 12/12-50A je výkonná neizolovaná DC-DC nabíječka určená pro dobíjení servisní baterie z alternátoru. Hodí se především do obytných dodávek, karavanů a dalších vozidel se systémem dvou baterií, včetně moderních vozidel s inteligentními alternátory Euro 5 a Euro 6.

Neizolované provedení znamená, že startovací a servisní baterie používají společný záporný pól – typicky přes kostru vozidla.

Orion XS nabízí nabíjecí proud až 50 A a výkon 700 W. Díky účinnosti až 98,5 % nepotřebuje ventilátor a při teplotě okolí do 40 °C dokáže pracovat na plný výkon.

Vestavěné Bluetooth umožňuje kompletní nastavení a kontrolu prostřednictvím aplikace VictronConnect.

Hlavní výhody

• nabíjecí proud až 50 A
• výkon až 700 W
• účinnost až 98,5 %
• vhodná pro inteligentní alternátory Euro 5 a Euro 6
• plně nastavitelné nabíjení
• nastavitelný vstupní i výstupní proud
• automatická detekce chodu motoru
• adaptivní nabíjecí algoritmy
• 8 přednastavených režimů baterie
• vestavěné Bluetooth
• aplikace VictronConnect
• pasivní chlazení bez ventilátoru
• možnost paralelního zapojení více jednotek
• elektronické ochrany
• krytí IP65

Nastavitelný nabíjecí proud

Vstupní a výstupní proud lze přesně nastavit podle konkrétní elektroinstalace. To umožňuje správně nabíjet servisní baterii a současně omezit zatížení alternátoru.

To je důležité především u moderních vozidel s inteligentními alternátory, jejichž napětí se během jízdy mění.

Automatická detekce chodu motoru

Orion XS rozpozná, zda motor běží, a podle toho řídí odběr energie ze startovacího systému. Není tak nutné spoléhat pouze na napětí alternátoru.

Pro LiFePO4 i olověné baterie

Nabíjecí algoritmus lze přizpůsobit použité baterii. K dispozici je osm přednastavených režimů a vlastní konfigurace prostřednictvím VictronConnect.

U olověných baterií nabíječka přizpůsobuje dobu absorpce podle předchozího vybití baterie.

Bez ventilátoru

Orion XS využívá účinné pasivní chlazení. Maximální účinnost dosahuje 98,5 % a zařízení nepotřebuje ventilátor.

Výsledkem je tichý provoz a méně mechanických součástí, které by se mohly časem opotřebovat.

Elektronická ochrana

Nabíječka je chráněna proti přetížení, zkratu a nadměrné teplotě. Při vysoké provozní teplotě automaticky omezuje výstupní výkon.

Nechybí ani podpěťová ochrana, která pomáhá zabránit přílišnému vybití startovací baterie.

Paralelní zapojení

Pokud je potřeba vyšší nabíjecí proud, lze více jednotek Orion XS zapojit paralelně. Systém je tak možné přizpůsobit větším bateriovým bankám a výkonnějším alternátorům.

Technické parametry

• Vstupní napětí: 9–17 V
• Jmenovité výstupní napětí: 12,2 V v režimu napájecího zdroje
• Rozsah nastavení výstupního napětí: 10–17 V
• Rozsah výstupního proudu: 1–50 A
• Maximální výstupní proud: 50 A
• Trvalý výstupní výkon při 40 °C: 700 W
• Maximální účinnost: 98,5 %
• Spotřeba bez zatížení: < 100 mA
• Spotřeba v pohotovostním režimu: 1,5 mA
• Pracovní teplota: −20 až +60 °C
• Připojení: šroubovací svorky, kabel až 25 mm²
• Bluetooth: ano
• Aplikace: VictronConnect
• Krytí: IP65 při správné orientaci svorek
• Hmotnost: 0,3 kg
• Rozměry: 137,3 × 123,1 × 40 mm

Neizolovaná vs. izolovaná DC-DC nabíječka

U neizolované DC-DC nabíječky je záporná větev vstupu a výstupu společná. V automobilových instalacích, kde jsou startovací i servisní baterie připojené ke společné kostře vozidla, je to běžné řešení.

Izolované DC-DC nabíječky mají vstupní a výstupní stranu galvanicky oddělenou a používají se tam, kde je takové oddělení z technických důvodů potřeba.

Pro většinu běžných camper vestaveb se společnou kostrou vozidla je neizolovaný Orion XS vhodnou variantou.

Normy

• Bezpečnost: IEC 62477-1
• Emise: IEC 61000-6-3
• Odolnost: IEC 61000-6-2, IEC 61000-6-1
• Homologace: ECE R10-5
