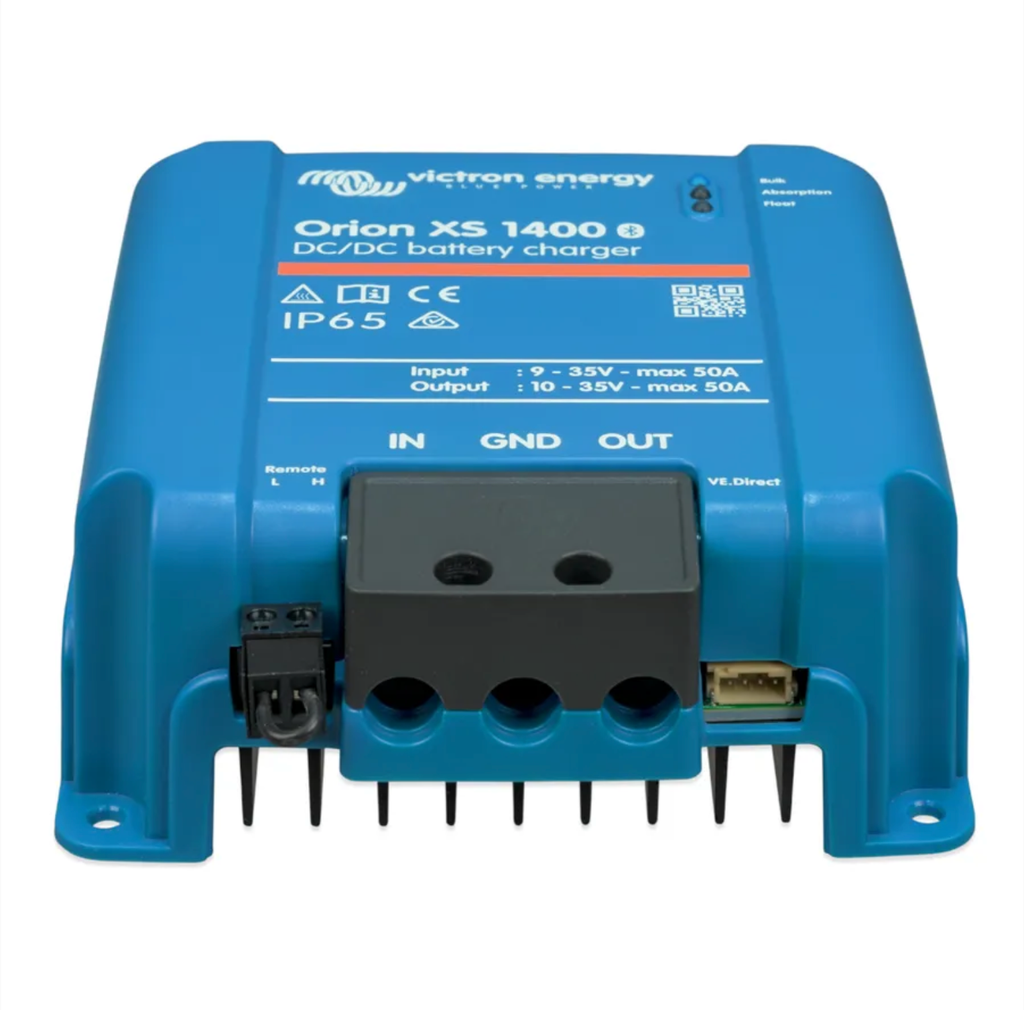

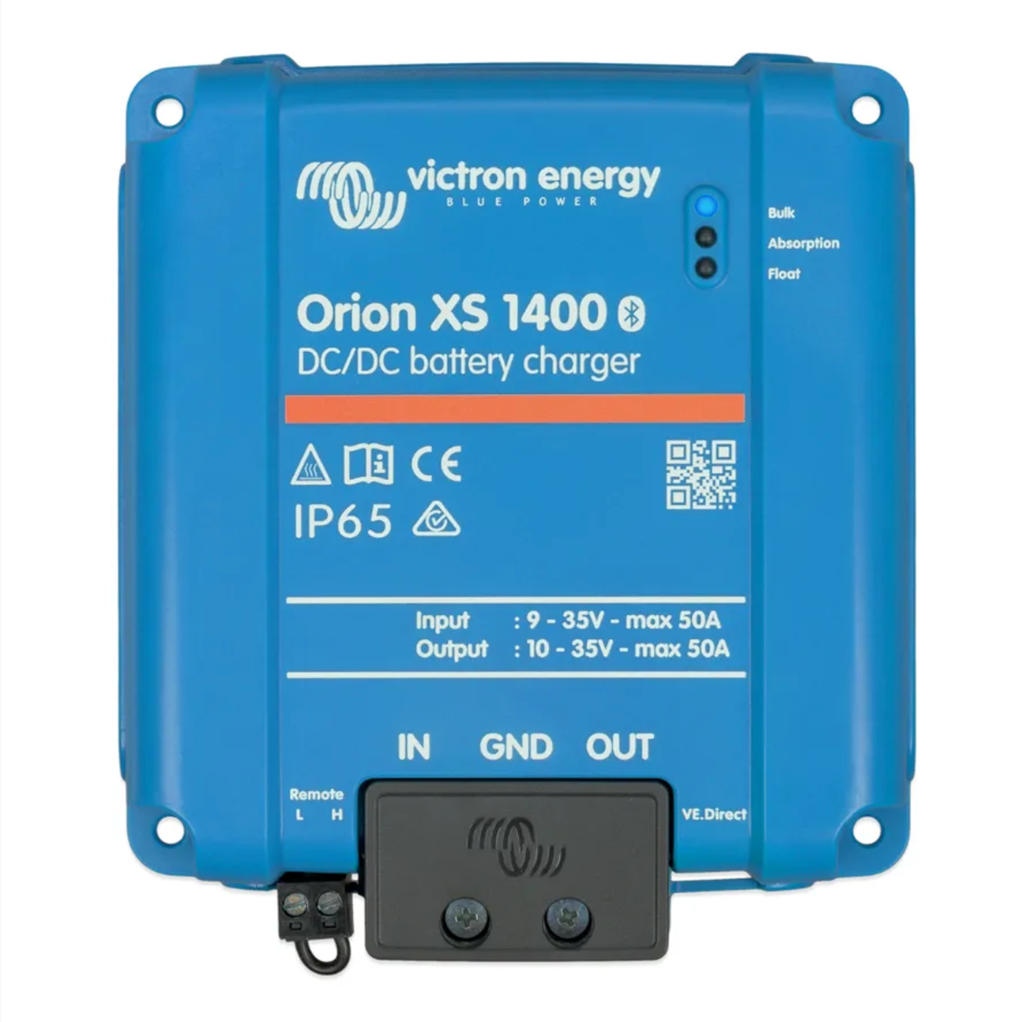

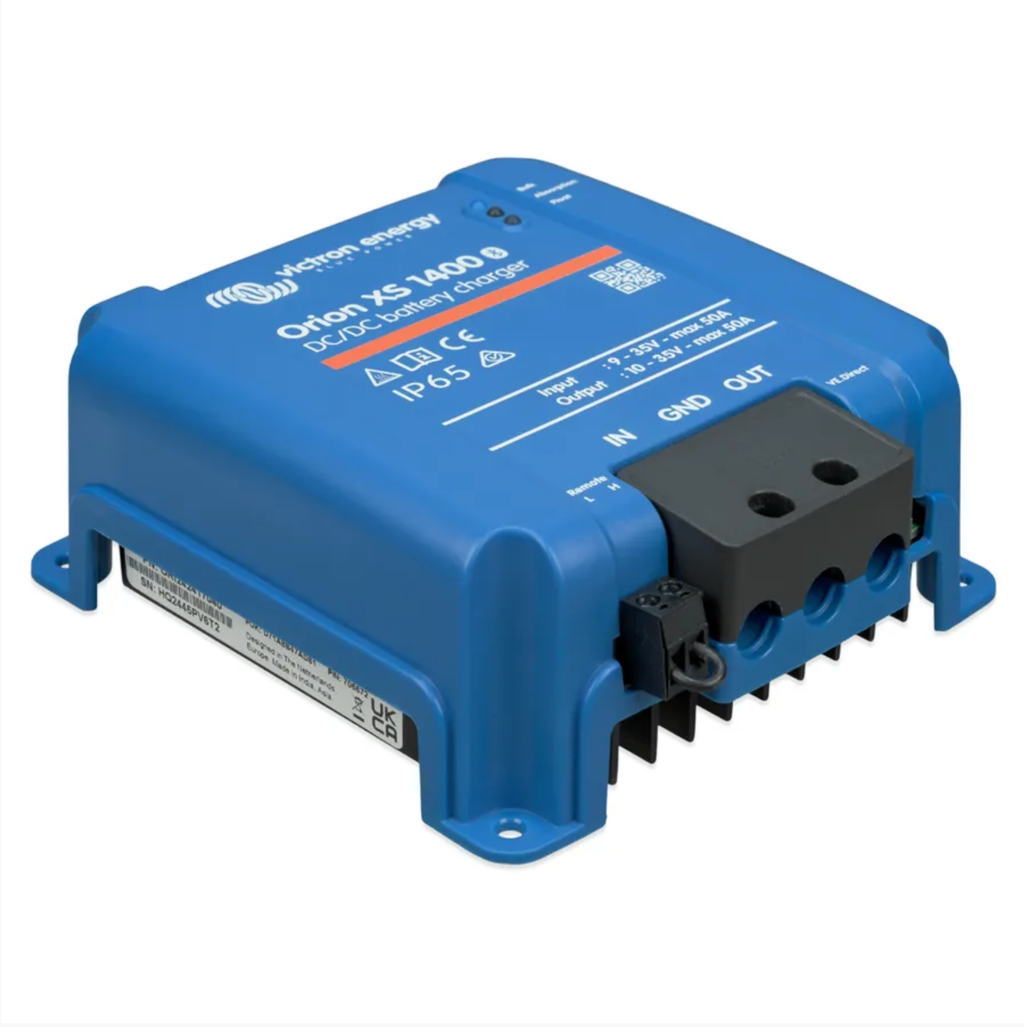

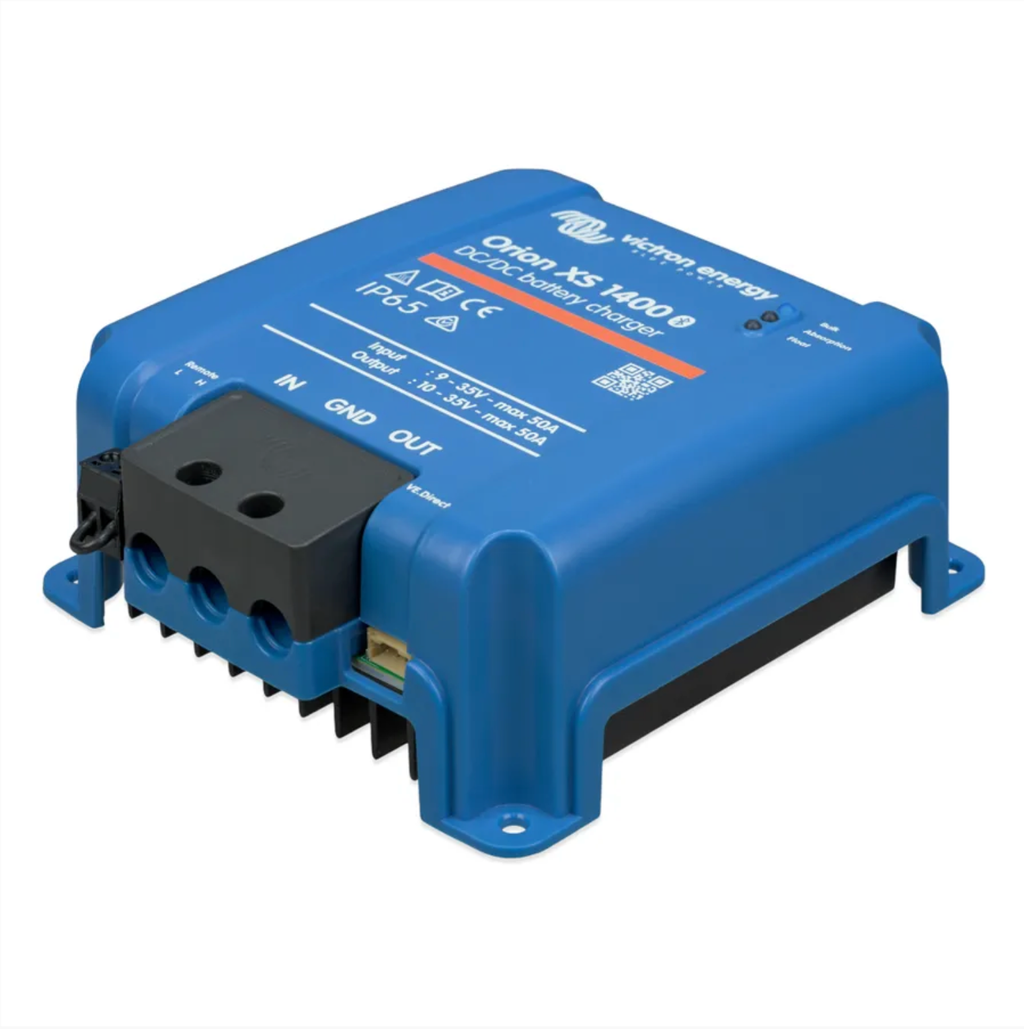

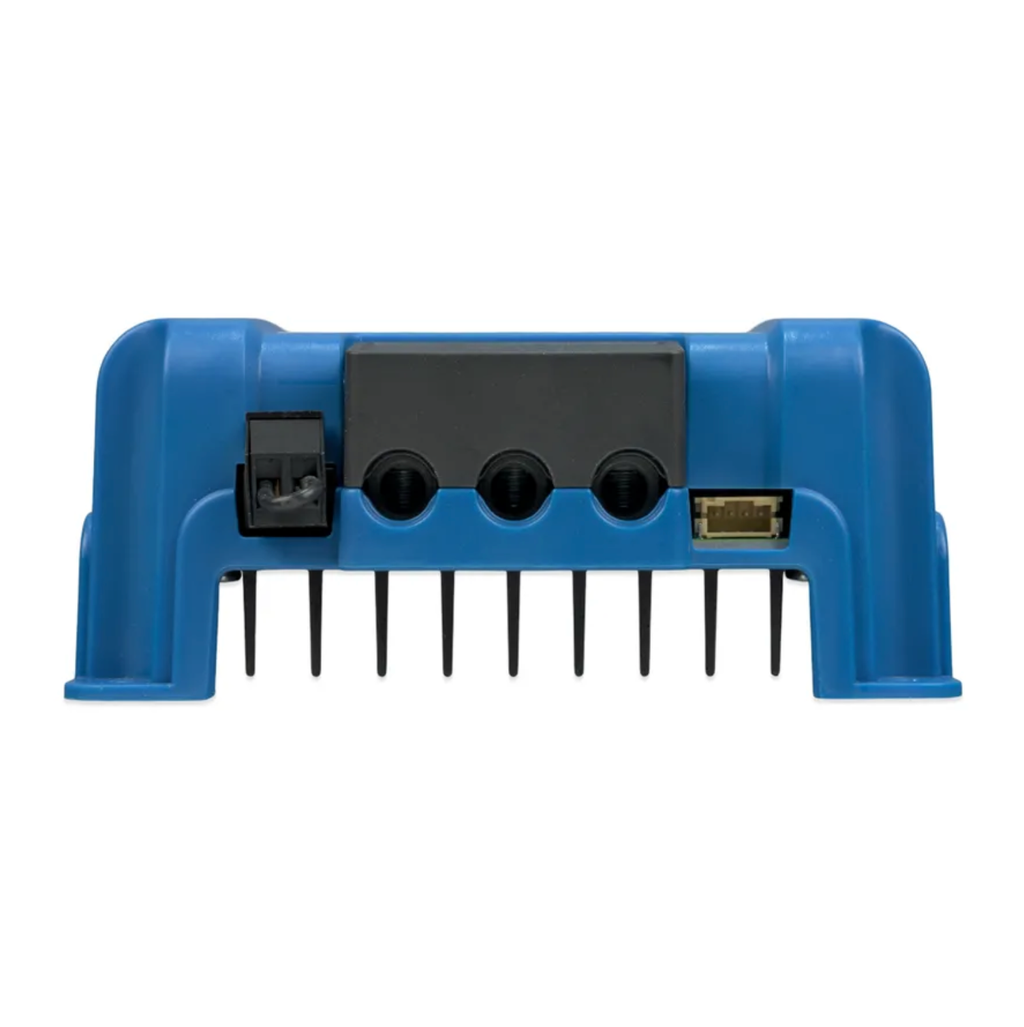

Victron Orion XS 1400 – neizolovaná DC-DC nabíječka 12/24 V

Victron Orion XS 1400 je výkonná a univerzální DC-DC nabíječka pro dobíjení servisní baterie z alternátoru. Je určená pro 12V i 24V systémy a hodí se do obytných dodávek, karavanů, expedičních vozidel i lodí.

Velkou výhodou je široký rozsah vstupního a výstupního napětí. Orion XS 1400 tak není omezený pouze na klasickou kombinaci 12 V → 12 V a lze jej využít i v instalacích kombinujících 12V a 24V systémy.

Samozřejmostí je podpora moderních inteligentních alternátorů, Bluetooth, VictronConnect a pokročilé řízení nabíjení.

Hlavní výhody

• maximální výkon až 1400 W
• maximální výstupní proud 50 A
• použití v 12V i 24V systémech
• vhodný pro inteligentní alternátory Euro 5 a Euro 6
• účinnost až 98,5 %
• adaptivní čtyřstupňové nabíjení
• vestavěné Bluetooth
• aplikace VictronConnect
• VE.Smart Networking
• rozhraní VE.Direct
• elektronická ochrana
• pasivní chlazení bez ventilátoru
• možnost paralelního zapojení více jednotek
• krytí IP65
• kompaktní rozměry a hmotnost pouze 0,52 kg

12 V i 24 V v jednom zařízení

Orion XS 1400 nabízí široký rozsah vstupního a výstupního napětí, takže jej lze použít v různých konfiguracích palubní elektroinstalace.

To dává větší volnost při návrhu systému a umožňuje použití i tam, kde se potkává 12V a 24V technologie.

Maximální výkon 1400 W dosahuje při 28 V a proudu 50 A.

Pro klasické i inteligentní alternátory

Moderní inteligentní alternátory používané zejména ve vozidlech Euro 5 a Euro 6 mohou během jízdy výrazně měnit nabíjecí napětí. To komplikuje klasické dobíjení servisní baterie přímo z alternátoru.

Orion XS 1400 nabíjení řídí a umožňuje nastavit jeho parametry podle konkrétního vozidla, alternátoru a servisní baterie.

Pomáhá také kompenzovat pokles napětí vznikající například na delších kabelových trasách.

Adaptivní čtyřstupňové nabíjení

Nabíjecí algoritmus automaticky přizpůsobuje jednotlivé fáze podle stavu baterie. Nabíječka tak dokáže reagovat jinak na lehce vybitou baterii a jinak na baterii po hlubším vybití.

Výsledkem je efektivní dobíjení bez zbytečného prodlužování nabíjecího cyklu.

Bluetooth a VictronConnect

Vestavěné Bluetooth umožňuje nastavení i kontrolu nabíječky přímo z telefonu nebo tabletu prostřednictvím aplikace VictronConnect.

V aplikaci lze sledovat provoz zařízení, měnit parametry nabíjení nebo provádět aktualizace firmwaru.

VE.Smart Networking

Orion XS 1400 podporuje VE.Smart Networking a může bezdrátově využívat informace z dalších kompatibilních zařízení Victron.

Do řízení nabíjení tak mohou vstupovat přesnější údaje o napětí, proudu nebo teplotě baterie.

Vysoká účinnost bez ventilátoru

Maximální účinnost dosahuje až 98,5 %. Díky efektivnímu pasivnímu chlazení zařízení nepotřebuje ventilátor, což znamená tichý provoz a méně mechanických součástí.

Plného výkonu může dosahovat při okolní teplotě až 40 °C.

Ochrana zařízení i elektroinstalace

Orion XS 1400 obsahuje elektronickou ochranu proti přetížení, zkratu, vysoké teplotě a podpětí.

Při překročení provozních limitů dokáže automaticky upravit svůj výkon tak, aby nedošlo k poškození zařízení.

Paralelní zapojení

Pro systémy vyžadující ještě vyšší výkon lze více jednotek Orion XS 1400 zapojit paralelně a zvýšit tak celkový dostupný nabíjecí výkon.

Technické parametry

• Model: Victron Orion XS 1400
• Provedení: neizolované
• Vstupní napětí: 9–35 V
• Výstupní napětí: 10–35 V
• Maximální výstupní proud: 50 A
• Maximální výkon: 1400 W při 28 V / 50 A
• Maximální účinnost: 98,5 %
• Spotřeba bez zatížení: < 100 mA
• Spotřeba v pohotovostním režimu: < 1,5 mA
• Komunikace: Bluetooth Smart, VE.Smart Networking, VE.Direct
• Provozní teplota: −20 až +60 °C
• Krytí: IP65
• Rozměry: 138,1 × 124,4 × 53 mm
• Hmotnost: 0,52 kg

Co znamená neizolované provedení?

U neizolované DC-DC nabíječky používá vstupní a výstupní strana společný záporný pól. V automobilových instalacích, kde jsou startovací a servisní baterie připojené ke společné kostře vozidla, jde o běžné řešení.

Izolované DC-DC nabíječky mají vstupní a výstupní stranu galvanicky oddělenou a používají se v instalacích, kde je takové oddělení z technických důvodů potřeba.

Pro běžnou camper vestavbu se společnou kostrou vozidla je neizolované provedení standardní a praktickou volbou.
